有刷电机EMC整改-让人头痛的EMI疑难杂症

工作原理

电机工作时，线圈和换向器旋转，磁钢和碳刷不转，线圈电流方向的交替变化是随电机转动的换向器和电刷来完成的。在电动车行业有刷电机分高速有刷电机和低速有刷电机。有刷电机和无刷电机有很多区别，从名字上可以看出有刷电机有碳刷，无刷电机没有碳刷。

有刷电机有定子和转子两大部分组成，定子上有磁极（绕组式或永磁式），转子有绕组，通电后，转子上也形成磁场（磁极），定子和转子的磁极之间有一个夹角，在定转子磁场（N极和S极之间）的相互吸引下，使电机旋转。改变电刷的位置，就可以改变定转子磁极夹角（假设以定子的磁极为夹角起始边，转子的磁极为另一边，由转子的磁极指向定子的磁极的方向就是电机的旋转方向）的方向，从而改变电机的旋转方向。

有刷电机

被国内大多数电动自行车生产厂家所选用,它采用碳刷作为电机电源的两个触点,利用调速转把和控制器来控制,通过齿轮二次减速及超越离合器来达到电动自行车0-20公里/小时的无极调速。采用的这种有刷高速电机含金量高,电机减速齿轮强度较强,耐磨性好,设计合理,故返修率较低；而且维修更换齿轮和电机的成本较少,有效的降低了电动自行车的维修费用；并且有刷电机可以通过超越离合器和飞轮实现轻松人力骑行。有刷电机就是采用电刷机械换向！

无刷电机

被电动自行车生产厂家采用的一般都是无刷无齿电机。它的转速控制系统的造价比有刷高速电机的转速控制系统要高,控制器在使用中容易发生故障。装有无刷电机的电动自行车行驶速度必须到35公里/小时以上时,才能发挥其最佳的工作效率,但是我们知道电动自行车作为非机动车来管理,时速必须在20公里/小时以下,故无刷电机被电动自行车选用降低了工作效率,可取性不强。它被采用的主要一点是噪音小。无刷电机就是采用电子线路换向！有检测元件检测极性！

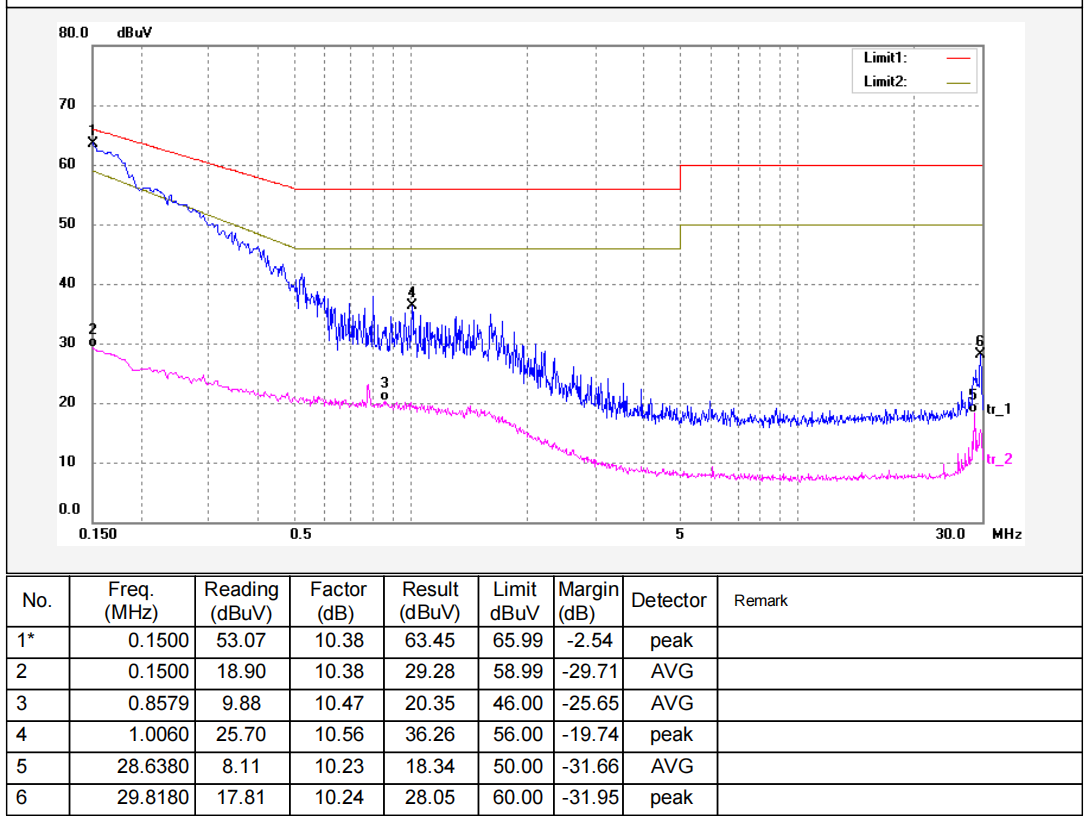

整改前：
